Лебедка гидравл. 20XL ст.б. ручное упр., арт. wr77550

Кредит
0,0 (голосов 0 / просмотров 236)

Производитель: WARN

Артикул: wr77550

Последняя цена: 796 970

На складе: Ожидается

Артикул: PN 77550 (Стандартный барабан / Ручное включение свободной размотки троса)

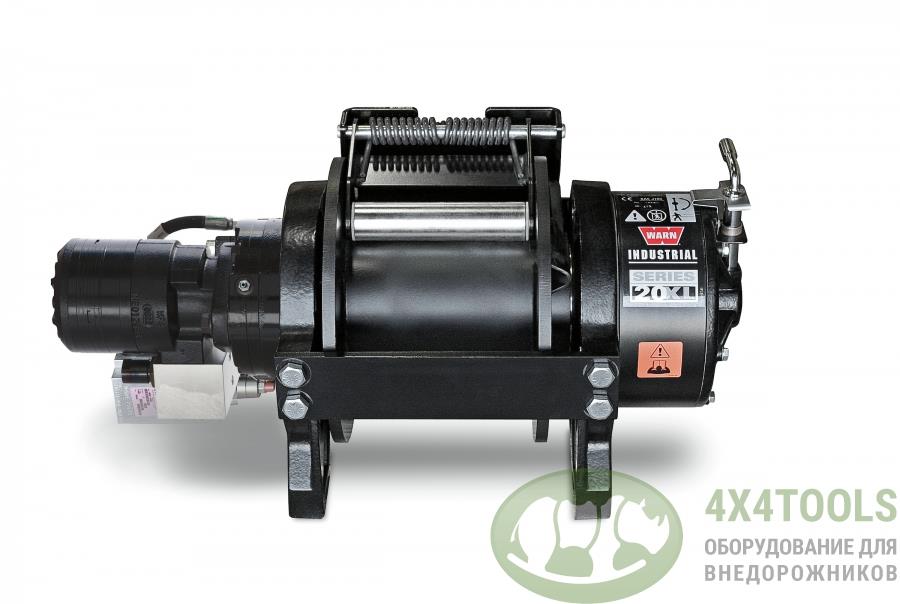

Лебедка гидравлическая WARN Series 20XL (20000 lbs)

Данная лебедка имеет высокопроизводительный мотор объемом 130 см³ и отлично подходит для тяжелых условий эксплуатации.

Пружинный дисковый тормоз способен выдержать полную номинальную нагрузку.

Двухступенчатый планетарный зубчатый редуктор из закаленного авиационного сплава хромель, с высоким содержанием никеля, обеспечивает непревзойденную надежность и коррозиеустойчивость, а также является удачным сочетанием небольшой удельной массы и высокой термостойкости.

Гидравлические лебедки серии XL имеют два типа включения свободной размотки троса:

1) Ручное (классическое) переключение.

2) Переключение с помощью компрессора.

Лебедки WARN серии XL сочетают в себе прочный чугунный корпус, высокоэффективный гидравлический мотор, надежный дисковый тормоз, рассчитанный на двойную нагрузку, и 2-х ступенчатый планетарный редуктор, обеспечивающей работу при нагрузке до 9000 кг. Лебедки доступны с ручным или пневматическим переключателем свободной размотки троса. В комплект поставки входит прижимная пластина, обеспечивающая равномерную намотку троса на барабан. Трос, крюк и роликовый тросоукладчик в комплект поставки не входят.

  • Тяговое усилие 9072 кг.
  • Высокое передаточное число для более скоростной работы барабана
  • В комплект входит лебедка и болты для установки
Параметры:
Код товара: 77550
Расчетное тяговое усилие: 20000 фунтов (9072 кг)
Тип мотора: гидравлический 130 см³
Диаметр катушки барабана: 146 мм
Диаметр барабана по фланцам: 311 мм
Расстояние между фланцами барабана: 203 мм
Рекомендуемый диаметр троса: 14.3 мм
Длинна троса: 75.6 метра
Максимальный диаметр троса: 14.3 мм
Минимальная прочность на разрыв троса: 33,600 фунтов (15241 кг)
Максимальное число слоев троса: 5 (с тросом 14.3 мм)
Редуктор: Планетарный (2 ступени)
Передаточное число: 28,5:1
Рабочий цикл: 841.2 м
Вес: 135 кг
Тип тормоза: Пружинный дисковый
Максимальное давление в системе: 207 Бар
Максимальный перепад давления в двигателе: 207 Бар
Максимальный расход рабочей жидкости: 76 л / мин

Производительность на каждом витке барабана - диаметр троса 14.3 мм
 Слой троса Нагрузка* (фунты) Нагрузка* (кг)

Скорость без нагрузки - при расходе 57 л/мин

Скорость без нагрузки - при расходе 76 л/мин Вместимость барабана на каждом слое (метры)
1 20000 9072 6.9 м/мин 8.7 м/мин 6.4
2 16975 7700 8.2 м/мин 10.2 м/мин 14.0
3 14745 6688 9.4 м/мин 11.8 м/мин 22.6
4 13032 5911 10.7 м/мин 13.3 м/мин 32.3
5 11676 5296 11.9 м/мин 14.9 м/мин 43.3

* Никогда не превышайте расчетное тяговое усилие. Рекомендуется установка ограничителя.


Характеристики на первом витке барабана
Нагрузка Давление в системе - при расходе 57 л/мин Давление в системе - при расходе 76 л/мин
фунты кг Бар Бар
0 0 60.0 72.7
5000 2268 86.6 103.4
10000 4536 127.9 142.7
15000 6804 170.3 181.3
20000 9072 205.8 206.8
