Лебедка гидравл. 30XL стд. барабан пневмо, арт. wr77900

Кредит
0,0 (голосов 0 / просмотров 221)

Производитель: WARN

Артикул: wr77900

Последняя цена: 937 470 ₽

На складе: Ожидается

Артикул: PN 77900 (Стандартный барабан / Включение свободной размотки троса с помощью компрессора)

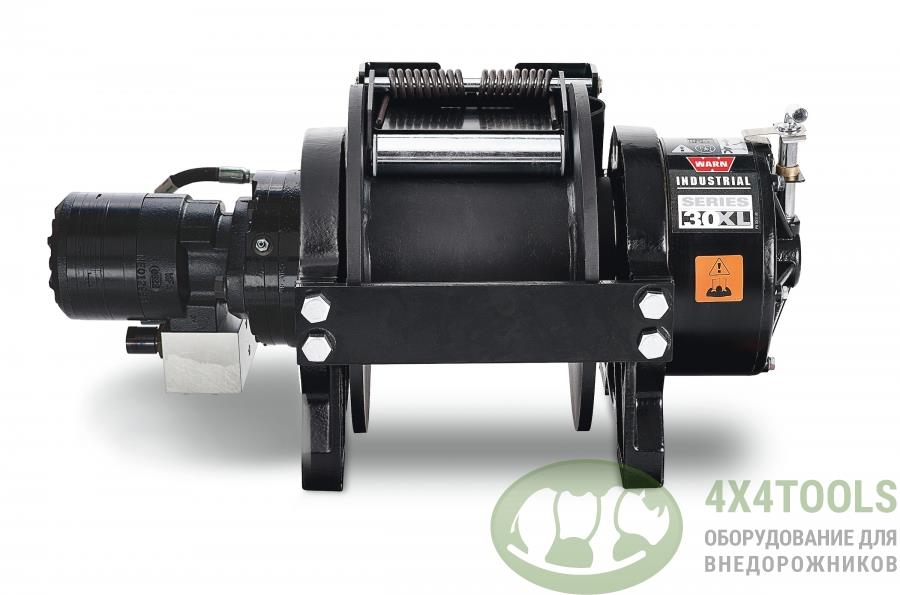

Лебедка гидравлическая WARN Series 30XL (30000 lbs)

Данная лебедка имеет высокопроизводительный мотор объемом 170 см³ и отлично подходит для тяжелых условий эксплуатации.

Пружинный дисковый тормоз способен выдержать полную номинальную нагрузку.

Двухступенчатый планетарный зубчатый редуктор из закаленного авиационного сплава хромель, с высоким содержанием никеля, обеспечивает непревзойденную надежность и коррозиеустойчивость, а также является удачным сочетанием небольшой удельной массы и высокой термостойкости.

Гидравлические лебедки серии XL имеют два типа включения свободной размотки троса:

1) Ручное (классическое) переключение.

2) Переключение с помощью компрессора.

Лебедки WARN серии XL сочетают в себе прочный чугунный корпус, высокоэффективный гидравлический мотор, надежный дисковый тормоз, рассчитанный на двойную нагрузку, и 2-х ступенчатый планетарный редуктор, обеспечивающей работу при нагрузке до 13600 кг. Лебедки доступны с ручным или пневматическим переключателем свободной размотки троса. В комплект поставки входит прижимная пластина, обеспечивающая равномерную намотку троса на барабан. Трос, крюк и роликовый тросоукладчик в комплект поставки не входят.

  • Тяговое усилие 13608 кг.
  • Высокое передаточное число для более скоростной работы барабана
  • В комплект входит лебедка и болты для установки
Параметры:
Код товара: 77880
Расчетное тяговое усилие: 30000 фунтов (13608 кг)
Тип мотора: гидравлический 170.4 см³
Диаметр катушки барабана: 159 мм
Диаметр барабана по фланцам: 343 мм
Расстояние между фланцами барабана: 203 мм
Рекомендуемый диаметр троса: 15.9 мм
Длинна троса: 42.7 метра
Максимальный диаметр троса: 15.9 мм
Минимальная прочность на разрыв троса: 41,200 фунтов (18688 кг)
Максимальное число слоев троса: 5 (с тросом 15.9 мм)
Редуктор: Планетарный (2 ступени)
Передаточное число: 36:1
Рабочий цикл: 304.8 м
Вес: 146 кг
Тип тормоза: Пружинный дисковый
Максимальное давление в системе: 207 Бар
Максимальный перепад давления в двигателе: 207 Бар
Максимальный расход рабочей жидкости: 76 л / мин

Производительность на каждом витке барабана - диаметр троса 15.9 мм
 Слой троса Нагрузка* (фунты) Нагрузка* (кг)

Скорость без нагрузки - при расходе 57 л/мин

 Скорость без нагрузки - при расходе 76 л/мин Вместимость барабана на каждом слое (метры)
1 30000 13608 4.3 м/мин 6.7 м/мин 6.1
2 25385 11514 5.1 м/мин 7.9 м/мин 13.4
3 22000 9979 5.9 м/мин 9.1 м/мин 21.9
4 19412 8805 6.6 м/мин 10.3 м/мин 31.7
5 17368 7878 7.4 м/мин 11.5 м/мин 42.7

* Никогда не превышайте расчетное тяговое усилие. Рекомендуется установка ограничителя.


Характеристики на первом витке барабана
Нагрузка Давление в системе - при расходе 57 л/мин Давление в системе - при расходе 76 л/мин
фунты кг Бар Бар
0 0 60.3 67.2
7500 3402 86.2 105.7
15000 6804 131.0 141.3
22500 10206 172.4 179.3
30000 13608 206.8 203.4
