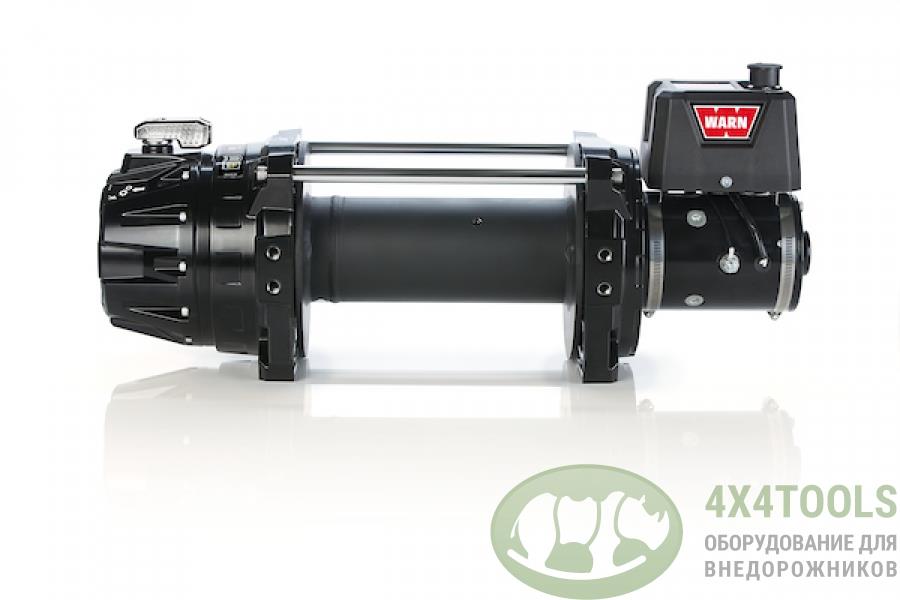

лебедка WARN G2-09-12V-A-norope, арт. wr104320

Артикул: PN 104320 (Вращение барабана против часовой стрелки)



Лебедка электрическая WARN Series G2 9 DC (9000 lbs) 12v (вращение барабана - против часовой стрелки)

Series G2 9 DC Electric 12v — самая быстрая скорость сматывания троса среди всех индустриальных лебедок

Компания WARN рада представить новую линейку индустриальных лебедок с планетарным редуктором. Абсолютно новые электрические и гидравлические лебедки серии  G2 имеют модульную конфигурацию, повышенную производительность и высочайшую надежность, что позволяет пользователям работать эффективнее. Лебедки серии G2 могут быть легко адаптированы к выполнению конкретных задач в зависимости от потребностей конечного пользователя. Теперь можно выбирать барабаны разного типа и длины, стяжки боковин барабана, роликовые или клюзовые тросоукладчики, натяжители троса и многое другое.

- Новый дизайн стоек барабана делает их более стойкими к поломкам

- Новый переключатель свободной размотки троса. Теперь ручка поворачивается на 90гр, что облегчает включение свободной размотки. Стандартная ручка переключателя может быть заменена на удлиненную или на пневматический переключатель. Также ручка может    быть удалена и заменена на заглушку.

- Лебедки индустриальной серии по-прежнему комплектуются надежными дисковыми тормозами.

- Новые сальники обеспечивают пыле- и влагозащиту стандарта IP68 для мотора и редуктора.

- Стандартизация конструкции. Теперь совпадение по комплектующим между лебедками серий 9, 12, 15 и 18 достигает 89%.

  • Тяговое усилие 4082 кг.
  • Высокое передаточное число для более скоростной работы барабана
  • Защищенный от попадания влаги блок управления
  • Сверхпрочный пульт управления с кабелем длиной 10м
  • Дисковый тормоз стандарта SAE J706, созданный для длительного использования при выключенном питании
  • Температурный датчик предотвращает мотор от перегрева

Доступные размеры барабанов: 163.8 мм (6.5"); 201.9мм (8"); 252.7 мм (10"); 316.2 мм (12.5")



Series G2 9 DC Electric 12v Параметры
Код товара: 104320
Расчетное тяговое усилие: 9000 фунтов (4082 кг)
Тип мотора: электрический 12V
Диаметр катушки барабана: 101.6 мм
Диаметр барабана по фланцам: 209.3 мм
Расстояние между фланцами барабана: 252.7 мм
Рекомендуемый диаметр троса: 9.5 мм
Длинна троса: 38 метров
Максимальный диаметр троса: 12.7 мм
Минимальная прочность на разрыв троса: 15,100 фунтов (6849 кг)
Максимальное число слоев троса: 4 (с тросом 9.5 мм)
Редуктор: Планетарный
Передаточное число: 212:1
Вес: 44 кг
Тип тормоза: Автоматический дисковый
Пыле-влагозащита: IP68/IP69K
Рабочая температура окружающей среды: от -40 до +70 градусов по Цельсию
Тип управления: Сверхпрочный пульт управления с кабелем длиной 10 м
Минимальное значение пускового тока: 650А

Производительность на каждом витке барабана - диаметр троса 9.5 мм
 Слой троса Нагрузка* (фунты) Нагрузка* (кг)

Остаток троса на барабане

Скорость без нагрузки (м/мин)
1 9000 4082 7.6 7.9
2 7683 3485 16.5 8.6
3 6702 3040 26.8 9.2
4 5943 2696 38.1 9.9

* Никогда не превышайте расчетное тяговое усилие. Рекомендуется установка ограничителя.


12V Характеристики на первом витке барабана
Нагрузка Потребляемый ток Скорость Рабочий цикл
фунты кг Амп м/мин мин/10мин
0 0 92.3 7.9 5:00
1500 680 160.3 4.7 3:15
3000 1361 222.7 3.4 2:00
4500 2041 283.1 2.8 1:20
6000 2722 342.5 2.3 0:50
7500 3402 398.8 1.8 0:30
9000 4082 447.0 1.7 0:20


Вместимость троса в зависимости от размера барабана
Диаметр троса: Размер барабана до фланцев / Длинна троса
163.8 мм 201.9 мм 252.7 мм 316.2 мм
9.5 мм 24.4 м 30.5 м 38.1 м 53.3 м
11.1 мм 22.9 м 30.5 м 30.5 м 45.7 м
12.7 мм 18.3 м 18.3 м 22.9 м 30.5 м
