лебедка WARN G2-15-24V-C-norope, арт. wr104545

Артикул: PN 104545 (Вращение барабана по часовой стрелке)

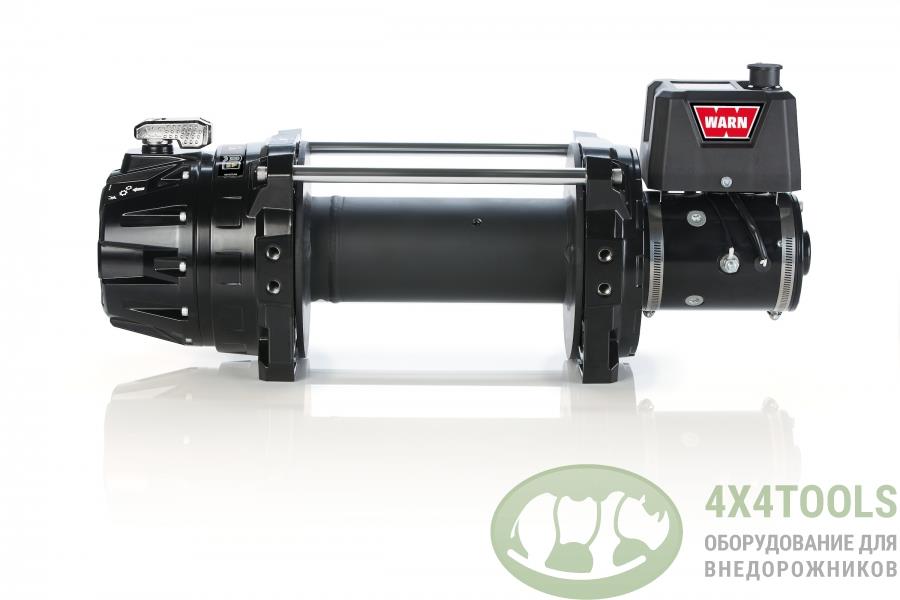

Лебедка электрическая WARN Series G2 15 DC (15000 lbs) 24v (вращение барабана - по часовой стрелке)

Series G2 15 DC Electric 24v — самая быстрая скорость сматывания троса среди всех индустриальных лебедок

Компания WARN рада представить новую линейку индустриальных лебедок с планетарным редуктором. Абсолютно новые электрические и гидравлические лебедки серии  G2 имеют модульную конфигурацию, повышенную производительность и высочайшую надежность, что позволяет пользователям работать эффективнее. Лебедки серии G2 могут быть легко адаптированы к выполнению конкретных задач в зависимости от потребностей конечного пользователя. Теперь можно выбирать барабаны разного типа и длины, стяжки боковин барабана, роликовые или клюзовые тросоукладчики, натяжители троса и многое другое.

- Новый дизайн стоек барабана делает их более стойкими к поломкам

- Новый переключатель свободной размотки троса. Теперь ручка поворачивается на 90гр, что облегчает включение свободной размотки. Стандартная ручка переключателя может быть заменена на удлиненную или на пневматический переключатель. Также ручка может    быть удалена и заменена на заглушку.

- Лебедки индустриальной серии по-прежнему комплектуются надежными дисковыми тормозами.

- Новые сальники обеспечивают пыле- и влагозащиту стандарта IP68 для мотора и редуктора.

- Стандартизация конструкции. Теперь совпадение по комплектующим между лебедками серий 9, 12, 15 и 18 достигает 89%.

  • Тяговое усилие 6804 кг.
  • Высокое передаточное число для более скоростной работы барабана
  • Защищенный от попадания влаги блок управления
  • Сверхпрочный пульт управления с кабелем длиной 10м
  • Дисковый тормоз стандарта SAE J706, созданный для длительного использования при выключенном питании
  • Температурный датчик предотвращает мотор от перегрева

Доступные размеры барабанов: 163.8 мм (6.5"); 201.9мм (8"); 252.7 мм (10"); 316.2 мм (12.5")



Параметры:
Код товара: 104545
Расчетное тяговое усилие: 15000 фунтов (6804 кг)
Тип мотора: электрический 24V
Диаметр катушки барабана: 101.6 мм
Диаметр барабана по фланцам: 209.3 мм
Расстояние между фланцами барабана: 252.7 мм
Рекомендуемый диаметр троса: 12.7 мм
Длинна троса (для барабана 252.7 мм): 22,9 метров
Максимальный диаметр троса: 12.7 мм
Минимальная прочность на разрыв троса: 26,600 фунтов (12065 кг)
Максимальное число слоев троса: 3 (с тросом 12.7 мм)
Редуктор: Планетарный
Передаточное число: 321:1
Вес: 45 кг
Тип тормоза: Автоматический дисковый
Пыле-влагозащита: IP68/IP69K
Рабочая температура окружающей среды: от -40 до +70 градусов по Цельсию
Тип управления: Сверхпрочный пульт управления с кабелем длиной 10 м
Минимальное значение пускового тока: 650А

Производительность на каждом витке барабана - диаметр троса 12.7 мм
 Слой троса Нагрузка* (фунты) Нагрузка* (кг)

Остаток троса на барабане 252.7 мм (м)

Скорость без нагрузки (м/мин)
1 15000 6804 6.1 6.2
2 12273 5567 13.7 6.6
3 10385 4710 22.9 6.9

* Никогда не превышайте расчетное тяговое усилие. Рекомендуется установка ограничителя.


12V Характеристики на первом витке барабана
Нагрузка Потребляемый ток Скорость Рабочий цикл
фунты кг Амп м/мин мин/10мин
0 0 45.7 6.2 2:30
3000 1361 96.9 3.3 1:30
6000 2722 137.4 2.3 0:50
9000 4082 177.3 1.9 0:30
12000 5443 219.6 1.5 0:15
15000 6804 260.7 1.1 0:10


Вместимость троса в зависимости от размера барабана
Диаметр троса: Размер барабана до фланцев / Длинна троса
163.8 мм (6.5") 201.9 мм (8") 252.7 мм (10") 316.2 мм (12.5")
12.7 мм 18.3 м 18.3 м 22.9 м 30.5 м
